• Crosse simple, double ou triple
• Boitier d’aluminium pour la batterie
• Cadre pour panneau Photovoltaique
• Panneau PV polycristallin Sharp/Kyocera 135 w
• Réflecteur
• L’unité de charge et controle
• La batterie AGM
• Le luminaire IP 66 classe II
• Les lampes SOX (2 lampes)
• Le mat épaisseur 4 mm conique
• Le sellements et l’emplacement
• La pose
• Les certifications

• profondeur de la fosse 1 x 1 x 1 mt
• scellement pre-assemblée 30 x 30 cm
• montage du mat et de la crosse

• Dim. 1,60 Mt hauteur, diam. 90 cm
• Bras 1 MT , 15°
• Epaisseur 3 mm en acier
• Galvanisation à chaud
• Cablage interieur avec fil 4x2,5 mm
• Le modèles: simple, double ou triple

• Structure tête de mât:
• Bras 1 MT , 15°
• Dim. hauteur 1,60 m
• Longueur du bras 60 cm, 15°.
• Tube en fer galv. 4 mm.
• Zinguée à chaud.
• Câblages internes câble 4 x 2,5 mm2.
• Bras simple, double et triple.

• Visserie inox.
• Espace pour contenir 1 ou 2 batteries AGM.
• Structure pour 1 ou 2 modules photovoltaïques de 135 Watt.
• Rotation de la structure sur 360°.
• Ailettes de ventilation.
• Angle d’inclinaison 45° (30° ou 50° sur demande).

• Luminaire routière certifi ée IP 66 classe II.
• Réfl ecteur en tôle d’aluminium extra pur 99,85% UNI 9001/4.
• Optique routière Cut-Off haute effi cacité.
• Vitre plat et positionnement directionnel et anti-eblouissement.
• Luminaire pour lampes SOX 18 ÷ 36 dans la combinaison:
  18 W + 36 W (8.000 lumen).
  36 W + 36 W (12.400 lumen).
• Allumeurs 12 Volts incorporé.

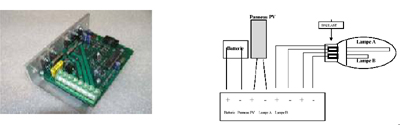

• La carte de contrôle représente le “cerveau” du système:
  elle permet de contrôler la charge et la décharge des batteries de façon optimale.
• La carte prévoit un double niveau de tension (12V et 24V) pour deux panneaux photovoltaïques et deux batteries en série.
• Prédisposition pour une carte de connexion Wi-Fi qui permet sa programmation par PC en restant à la base du mât.
• Le logiciel de contrôle permet de gérer les horaires d’allumage et d’extinction des lampes selon un programme défi ni ou adaptatif de type crépuscule / aube.

• Les batteries hermétiques série ENERLYTE 100 Ah, avec technologie
  AGM, ont été conçues pour être utilisées en cas de fonctionnement par cycles et à tampon.
• Ces batteries ne nécessitent aucun entretien et supportent un
  grand écart de températures.
• Les batteries AGM sont conçues pour répondre aux exigences
  particulières des installations photovoltaïques et éoliennes
  (elles sont plus durables, jusqu’à 10 ans, à 20°C).

• Dimensions (mm): 1500 (± 2,5) x 668 (± 2,5) x 46
• Nombre cellules par module: 36.
• Technologie cellules: Polycristallin.
• Puissance nominale P sous STC: 135 W.
• Différence maxi depuis P: +5 / -5 %.
• Tension en cas de puissance nom.: 17,7 V.
• Courant en cas de puissance nom.: 7,63 A.
• Tension à vide: 22,1 V.

• Simple crosse 54 watt;
• Double crosse 108 watt;
• Triple crosse 162 watt.

• Dim 1,20 x 60 x 2 mt Hauteur

Transport

• 1 TIR pour 80 candelabres complet

Montage de la crosse

• avec camion nacelle: 1 heure

• Note de calcul vent pour Region 2
• Luminaire classe II routier IP 66 certifiée
• Panneau KYOCERA KC130GHT-2 CE 25 ans VDE
• Ballast CE 12 Volts CC
• Lampes SOX 12.000 heures Osram ou Philips
